101 PASSIVHAUS Architecture

Quel type d’architecture  convient le mieux pour une « passivhaus » pour en faire un élément performant. Les techniques de réalisation de constructions évoluent lentement, cependant on peut faire beaucoup mieux qu’aujourd’hui. On ne peut se contenter des aspects traditionnels car ceux là sont loin d’une efficacité optimale. Bien sûr avec des moyens on prend l’existant et on tartine de la performance autour, mais il semble plus pérenne de chercher moins cher qu’aujourd’hui et performant comme demain

ORIENTATION
Outre la définition des isolants et des équipements à installer, le bâtiment doit être orienté PLEIN SUD, le vrai sud, pas le 12.00 h. La base est la même que celle des panneaux solaires (voir la note faite sur les orientations des  panneaux  dans le BLOG de jevois-editions.fr).Une double orientation en étrave est la meilleure. Pour bénéficier des ensoleillements les plus intenses, les ouvertures principales également doivent être en éventail.

Il faut rappeler que 80% de l’intensité de l’ensoleillement est répartie sur environ 8h par jour (entre 9.00 et 17.00 h). Les autres heures sont bien moins productives,  mais cependant ne doivent pas être négligées.

Les façades principales sont donc orientées vers les heures les plus productives.

 CAPTEURS SOLAIRES
Le fronton des ouvertures principales comporte des capteurs solaires d’une puissance d’environ 9 kWc. Leur inclinaison verticale est propice aux ensoleillements d’hiver, car plus inclinées qu’en été. Ce sont les productions d’hiver qui sont recherchées.

L’orientation double des 2 petits champs améliorent la production d’environ 13% par rapport à un champ mono-orienté.

ENVELOPPE
A surface habitable équivalente, ici 85 m², l’enveloppe extérieure isolée est de 18% inférieure à la même surface de planchers pour des murs verticaux.

Par ailleurs, le biais présente un petit avantage intérieur, il agrandit les surfaces aménageables. Un rabagrain de 1.20 m (partie verticale d’une sous-pente) permet de mettre contre le mur un bureau, un fauteuil ou un lit et majore la surface au sol d’environ 10 m² l

 RÉCUPÉRATION DES EAUX PLUVIALES
Le toit plat de la couverture récupère les eaux pluviales dans une citerne, pour réutilisation dans les arrosages de plantations et les grands nettoyages. Il n’est pas autorisé pour les chasses de WC.

 CONCEPTION TECHNIQUE
A voir la forme globale, on se doute que si on part sur du béton armé, le prix final va s’élever dans les tours, et ne sera réalisable qu’exceptionnellement.

STRUCTURE BIAISE : En ossature bois, la réalisation est faisable de manière simple. Avec des ossatures de 140 cm, le biais ne pose aucun problème, on peut même envisager des ossatures de 200mm.

CHARPENTE : La présence d’un poteau central pourra limiter la portée des poutres de couverture à des sections de 8/23.

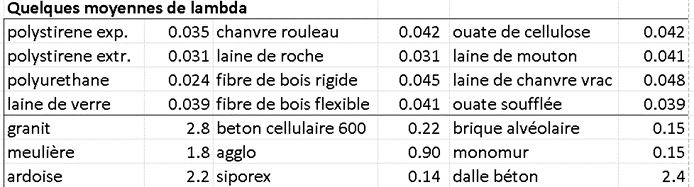

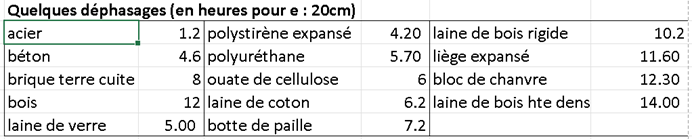

ISOLATIONS : Elles sont détaillées dans l’article n°100 du Blog.

COUVERTURE : Elle est de type traditionnel mono ou multicouche. Sa teinte claire ou foncée sera déterminée par le thermicien selon les besoins d’accumulation d’énergie ou les risques de surchauffe.

PAREMENTS EXTÉRIEURS : Le fruit des parements fait hésiter à les considérer comme des bardages ou comme des couvertures. Les bardages munis d’un pare-pluie sont suffisants. Il existe des panneaux stratifiés qui vont jusqu’à 4,10 m par 1,85 m de largeur, ce qui permet de barder le biais des murs en une seule volée.

RÉGLEMENTATION :
Le gros problème se situe ici. Tous les PLU qui ont mis des années à accepter les toits plats dans les zones historiquement à couverture 2 pentes ne sont pas prêts à accepter ce type d’architecture. Cependant il est parfois introduit la notion de dérogation pour une architecture représentant un progrès. Les maisons zéro énergie doivent faire l’objet d’un évènementiel adapté et de profiter de ces dispositions des PLU concernant l’ innovation technique d’intérêt général.
